Chuyển cao độ tròn

Mã sản phẩm: #123456

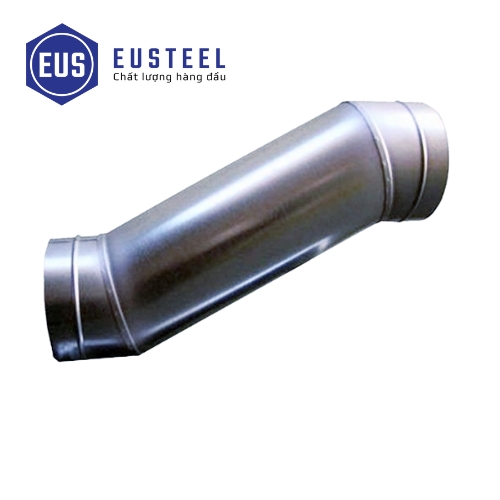

Chuyển cao độ tròn là một đoạn ống gió hình tròn được thiết kế để dịch chuyển trục tâm của ống lên hoặc xuống (hoặc sang ngang) một khoảng cách nhất định, trong khi hai mặt đầu của phụ kiện vẫn song song với nhau.

Tình trạng: Còn hàng

Nơi sản xuất: Việt Nam

Thương hiệu: Eusteel

Liên hệ tư vấn

Tôn mạ kẽm: Phổ biến nhất, có độ bền và khả năng chống gỉ sét tốt.
Inox (201, 304, 316): Dùng cho các môi trường đặc biệt yêu cầu chống ăn mòn cao, vệ sinh nghiêm ngặt (nhà máy thực phẩm, dược phẩm, y tế).

Chuyển cao độ: Đây là công dụng chính. Khi đường ống gió cần đi qua các vật cản như dầm, xà ngang, hệ thống điện, hệ thống nước, hoặc các cấu trúc khác trên trần/tường, chếch lệch tâm giúp ống gió di chuyển lên hoặc xuống để vượt qua chúng một cách gọn gàng mà không phải cắt bỏ hay phá dỡ cấu trúc.
Điều chỉnh cao độ lắp đặt: Trong quá trình thi công, đôi khi cần điều chỉnh cao độ của đường ống để phù hợp với bản vẽ hoặc các hạng mục khác, chếch lệch tâm là giải pháp lý tưởng.
Tối ưu hóa không gian: Giúp tận dụng hiệu quả không gian trên trần giả hoặc trong các khu vực có nhiều hạng mục kỹ thuật chằng chịt, đảm bảo tính thẩm mỹ và an toàn.
Duy trì dòng khí ổn định: Nhờ thiết kế chuyển tiếp mượt mà, chếch lệch tâm giúp giảm thiểu sự hỗn loạn của dòng khí, từ đó giảm tổn thất áp suất và hạn chế tiếng ồn phát sinh so với việc sử dụng nhiều cút 90 độ nối tiếp.

Đường kính (D): Phụ thuộc vào đường kính của ống gió mà nó kết nối.
Độ lệch (Offset - L): Là khoảng cách dịch chuyển cao độ (hoặc ngang) giữa hai trục tâm của ống. Đây là thông số quan trọng nhất của chếch lệch tâm, được tính toán dựa trên yêu cầu thực tế của công trình.
Chiều dài tổng thể (Overall Length): Chiều dài của phụ kiện, phụ thuộc vào độ lệch và góc nghiêng của chếch.
Góc nghiêng: Thường được thiết kế với các góc nghiêng nhỏ (ví dụ: 15 độ, 30 độ) để đảm bảo luồng khí chuyển động êm ái. Góc càng nhỏ, độ lệch càng lớn thì chiều dài của chếch càng dài.
Độ dày vật liệu: Từ 0.5mm đến 1.2mm hoặc hơn, tùy thuộc vào đường kính ống và áp suất trong hệ thống.
Kết nối: Các đầu của chếch lệch tâm tròn thường được bẻ mí để lắp khớp với ống gió hoặc sử dụng các mối nối bích/kẹp bích.

Hiệu quả lưu thông khí: Giảm thiểu tổn thất áp suất và tiếng ồn so với việc sử dụng các phụ kiện có góc chuyển gắt.
Tính linh hoạt cao: Giải pháp tối ưu cho việc điều chỉnh cao độ hoặc vị trí đường ống trong không gian chật hẹp, nhiều vật cản.
Tiết kiệm không gian: Cho phép đường ống ôm sát các cấu trúc mà không gây cản trở lớn.
Thẩm mỹ: Khi lắp đặt lộ thiên, các đường cong mượt mà của chếch lệch tâm tròn tạo nên vẻ đẹp công nghiệp, hiện đại.
Độ kín khít tốt: Khi được gia công chuẩn xác và lắp đặt đúng kỹ thuật.
